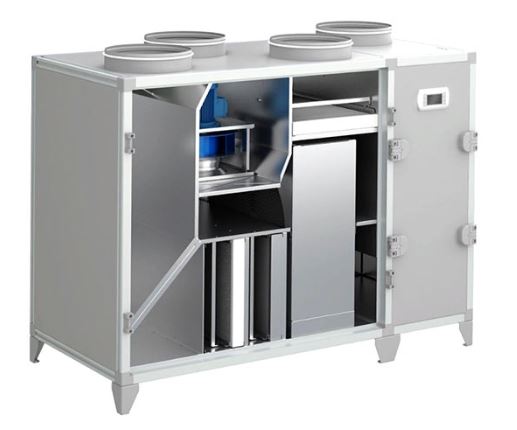

NED Приточно-вытяжные установки MININED

Приточно-вытяжные установки MININED предназначены для вентиляции небольших помещений. Оснащение установок пластинчатым рекуператором или роторным регенератором позволяет сохранять внутреннее тепло помещений посредством передачи энергии от удаляемого из помещения воздуха приточному.



Модельный ряд приточно-вытяжных установок MININED представлен в семи типоразмерах. Модели 400, 700, 1100 и 1600 имеют круглое соединение с воздуховодами, модели 2200, 2900 и 3800 — прямоугольное.


ВЕНТИЛЯТОРЫ
В вентиляторах используется рабочее колесо с назад загнутыми лопатками, выполненными из оцинкованного стального листа. В качестве привода вентиляторов используются компактные асинхронные однофазные двигатели с внешним ротором (модели 400, 700 и 1100) и трехфазные асинхронные электродвигатели (модели 1600, 2200, 2900 и 3800).

ФИЛЬТРЫ
В приточных частях установки в качестве грубой очистки используется предфильтр G2, в качестве тонкой — кассетный фильтр F7, в вытяжной части — кассетный фильтр G3. Опционально имеется возможность установки кассетного угольного фильтра.

БЛОК РЕГЕНЕРАЦИИ
В приточно-вытяжных установках для утилизации тепла вытяжного воздуха используются роторные регенераторы или пластинчатые рекуператоры. Поверхность теплообмена пластинчатого рекуператора образована пакетом алюминиевых пластин, между которыми происходит перекрестное движение приточного и вытяжного воздуха. КПД рекуперации достигает 70%. Поверхность теплообмена роторного регенератора представляет собой вращающийся барабан из волнообразных алюминиевых лент, обеспечивающих высокоэффективную теплопередачу. КПД рекуперации достигает 85%.

ЭЛЕКТРИЧЕСКИЙ НАГРЕВАТЕЛЬ
Нагревательные элементы трубчатого типа изготовлены из нержавеющей стали и укреплены алюминиевыми распорками для предотвращения вибраций. Скорость потока воздуха через нагреватель должна быть не менее 1 м/с.

ВОДЯНОЙ НАГРЕВАТЕЛЬ
Поверхность теплообмена изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок. Модели 400, 700, 1100 и 1600 — однорядные теплообменники, а модели 2200, 2900 и 3800 — двухрядные теплообменники.

АВТОМАТИКА
В каждой установке имеется встроенный блок автоматики, обеспечивающий надежную защиту, точную работу и гибкое управление.

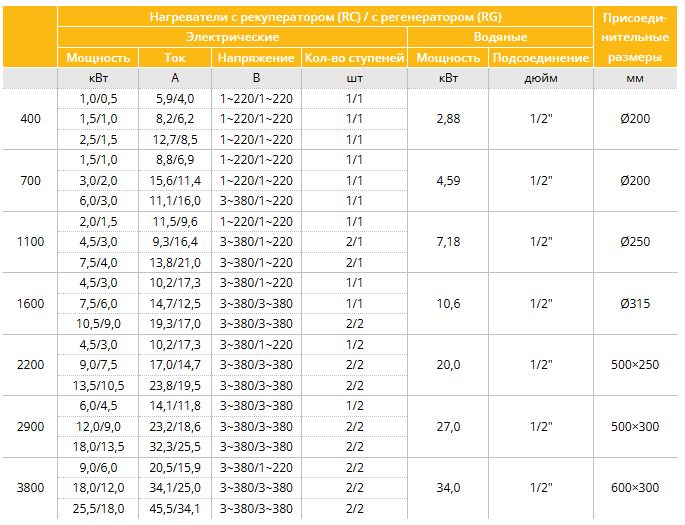

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ
