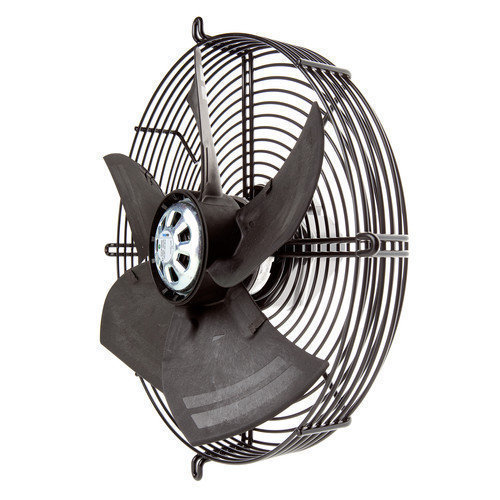

Ebmpapst S8D910-CD03-01

Двигатель

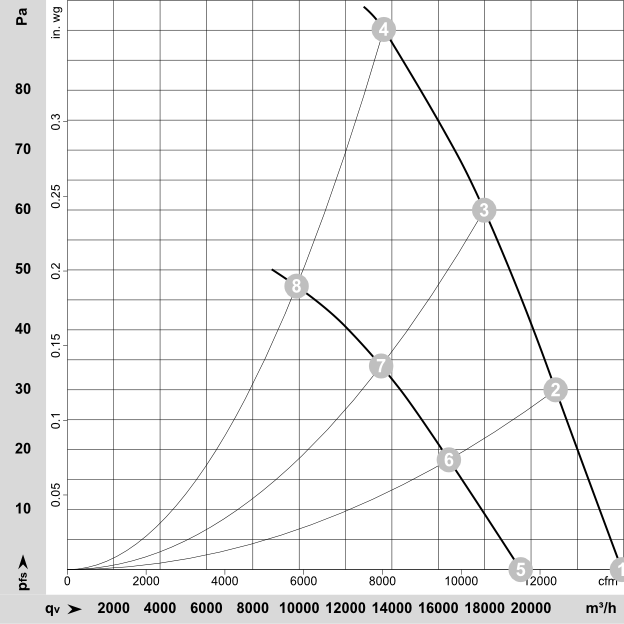

Устанавливается крыльчатка непосредственно на внешнем роторе трехфазного асинхронного двигателя. Такое соединение гарантирует минимум потерь и обеспечивает возможность динамической и статической балансировки узла. В результате производительных удалось добиться существенного улучшения энергетических показателей устройства и снижения общего уровня вибрации и рабочего шума (последний не превышает, дБА (см. хар-ки).

Использование такого двигателя делает возможным регулирование скорости в широком диапазоне при применении внешних трансформаторных или полупроводниковых регуляторов.

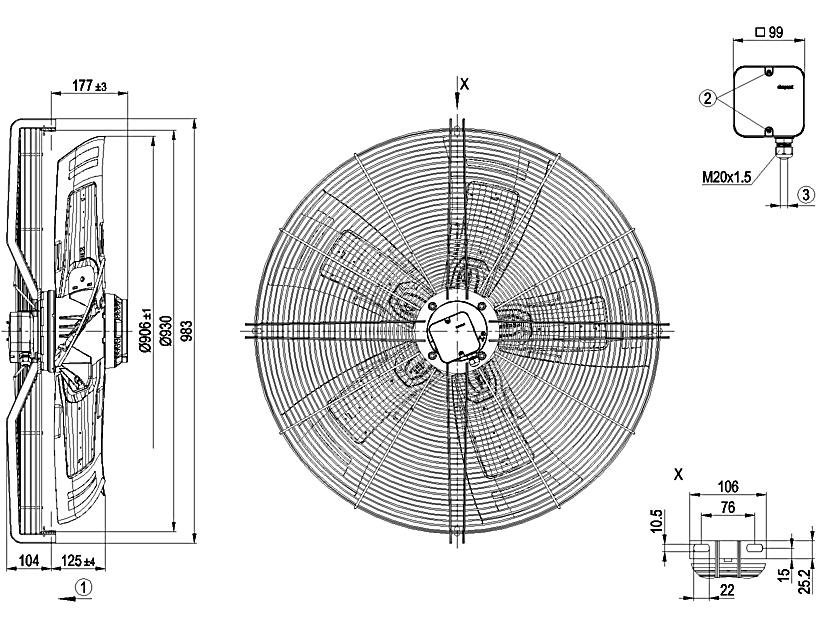

Конструктивно осевой вентилятор S8D910-CD03-01 представляет собой устройство с защитной решетки, предназначенное для эксплуатации с коротким раструбом. Основной режим работы длительный непрерывный (S1). Устройство может эксплуатироваться в диапазоне температур от -40 до +80 градусов при статическом давлении, Па (см. хар-ки).

Расшифровка маркировки S8D910-CD03-01*:

• S - серия вентилятор осевой S8D910;
• 8 - число полюсов электродвигателя;
• D - комплектация трехфазным двигателем (Е – комплектация однофазным электродвигателем);
• 910 - типоразмер (крыльчатка/рабочее колесо диаметром 910 мм);
• CD - код механической конструкции;
• 03 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом. Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst.

Для получения дополнительной информации по модели вентилятора S8D910-CD03-01 достаточно позвонить или написать на электронную почту.

Технические характеристики S8D910-CD03-01 EBMPAPST

• Модель вентилятора: S8D910-CD03-01
• Вес вентилятора: 33,3 кг;
• Типоразмер вентилятора, диаметр рабочего колеса-крыльчатки: 910 мм;
• Кол-во лопастей вентилятора: 5;
• Направление воздушного потока "V" (решетка-мотор);
• Класс защиты: IP54;
• Класс изоляции электродвигателя: F;
• Подшипник качения;
• Вращение: по часовой стрелке CW (смотреть со стороны ротора);
• Рабочие температуры вентилятора (С): -40/+80;
• Диапазон номинальных напряжений: 400 В;
• Скорость вращения: 650 об/мин;
• Производительность: 23920 м3/час;
• Статическое давление: 90 Па;
• Число фаз: ~3;
• Частота: 50 Гц;
• Тип напряжения: AC.
