Ebmpapst W6E450-CU04-01

Высокая эффективность

Для повышения эффективности вентилятора используется несколько технических решений:

• оптимизированная геометрия профилированной лопастей HyBlade;
• электродвигатель собственной разработки с высоким уровнем энергетических показателей;
• установка крыльчатки непосредственно на внешний ротор электродвигателя.

В комплексе это позволило обеспечить высокую эффективность и экономичность устройства, снизить все виды потерь, добиться улучшения аэродинамических и акустических характеристик (уровень шума при работе устройства превышает, дБА (см. хар-ки).

Кроме того, появились возможности для регулирования скорости вращения и производительности в широком диапазоне за счёт применения различных регуляторов. Улучшилась и надежность устройства благодаря встроенной системе тепловой защиты двигателя.

Расшифровка маркировки W6E450-CU04-01*:

• W - серия вентилятор осевой W6E450;
• 6 - число полюсов электродвигателя;
• Е - комплектация однофазным электродвигателем (D – комплектация трехфазным двигателем);
• 450 – типоразмер (крыльчатка/рабочее колесо диаметром 450 мм);
• CU - код механической конструкции;
• 04 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора W6E450-CU04-01 достаточно позвонить или написать на электронную почту.

Технические характеристики W6E450-CU04-01 EBMPAPST

• Модель вентилятора: W6E450-CU04-01
• Вес вентилятора: 9,5 кг;
• Типоразмер вентилятора, диаметр рабочего колеса-крыльчатки: 450 мм;
• Кол-во лопастей вентилятора: 5;
• Направление воздушного потока "V" (решетка-мотор);
• Класс защиты: IP54;
• Класс изоляции электродвигателя: F;
• Подшипник качения;
• Вращение: против часовой стрелки CCW (смотреть со стороны ротора);
• Рабочие температуры вентилятора (С): -40/+80;
• Диапазон номинальных напряжений: 230 В;
• Скорость вращения: 900 об/мин;
• Производительность: 4830 м3/час;

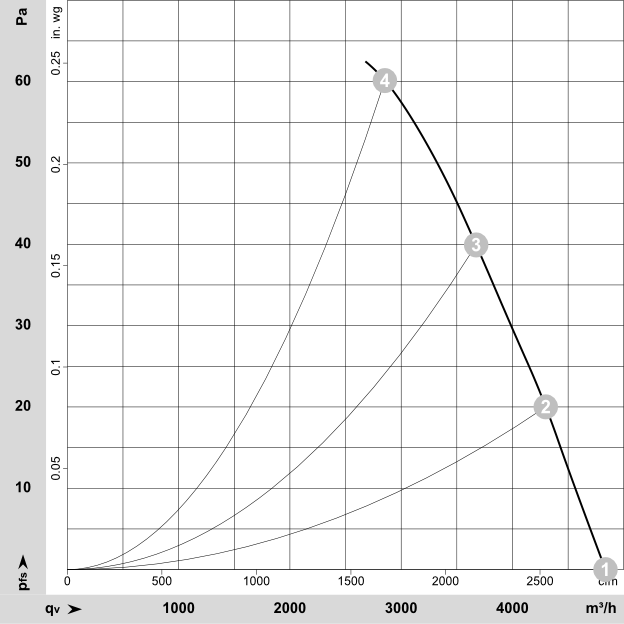

• Статическое давление: 60 Па;
• Число фаз: ~1;
• Частота: 50 Гц;
• Тип напряжения: AC.
