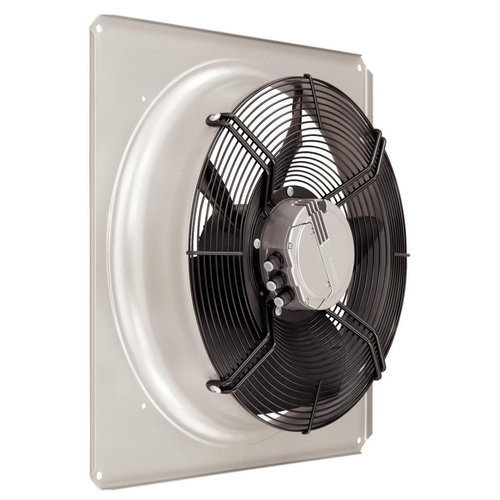

Осевой вентилятор Ebmpapst W8D630-GN01-01

Высокая эффективность

Для повышения эффективности вентилятора используется несколько технических решений:

• оптимизированная геометрия профилированной лопастей HyBlade;
• электродвигатель собственной разработки с высоким уровнем энергетических показателей;
• установка крыльчатки непосредственно на внешний ротор электродвигателя.

В комплексе это позволило обеспечить высокую эффективность и экономичность устройства, снизить все виды потерь, добиться улучшения аэродинамических и акустических характеристик (уровень шума при работе устройства превышает, дБА (см. хар-ки).

Кроме того, появились возможности для регулирования скорости вращения и производительности в широком диапазоне за счёт применения различных регуляторов. Улучшилась и надежность устройства благодаря встроенной системе тепловой защиты двигателя.

Расшифровка маркировки W8D630-GN01-01*:

• W - серия вентилятор осевой W8D630;
• 8 - число полюсов электродвигателя;
• D - комплектация трехфазным двигателем (Е – комплектация однофазным электродвигателем);
• 630 – типоразмер (крыльчатка/рабочее колесо диаметром 630 мм);
• GN - код механической конструкции;
• 01 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора W8D630-GN01-01 достаточно позвонить или написать на электронную почту.

Технические характеристики W8D630-GN01-01 EBMPAPST

• Модель вентилятора: W8D630-GN01-01
• Вес вентилятора: 23,9 кг;

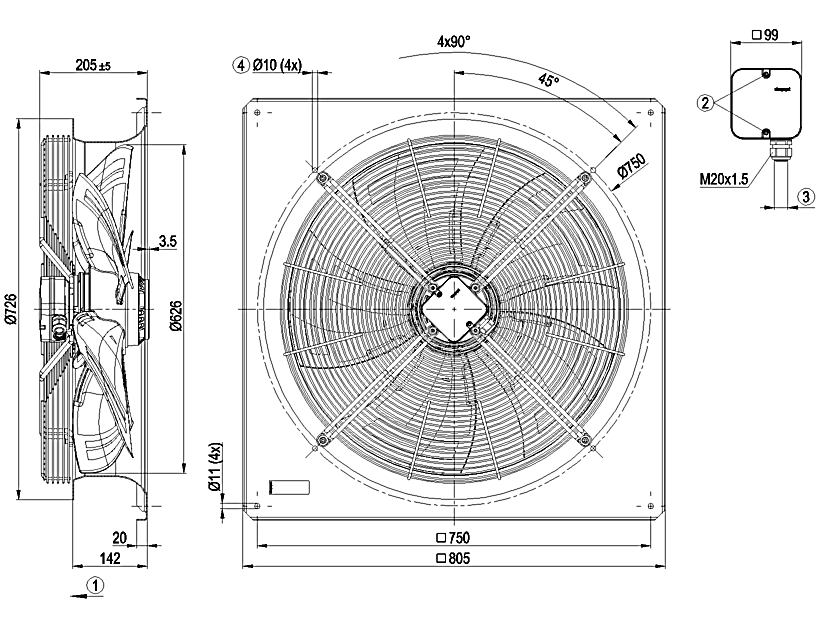

• Типоразмер вентилятора, диаметр рабочего колеса-крыльчатки: 630 мм;
• Кол-во лопастей вентилятора: 5;
• Направление воздушного потока "V" (решетка-мотор);
• Класс защиты: IP54;
• Класс изоляции электродвигателя: F;
• Подшипник качения;
• Вращение: против часовой стрелки CCW (смотреть со стороны ротора);
• Рабочие температуры вентилятора (С): -40/+80;
• Диапазон номинальных напряжений: 400 В;
• Скорость вращения: 660 об/мин;

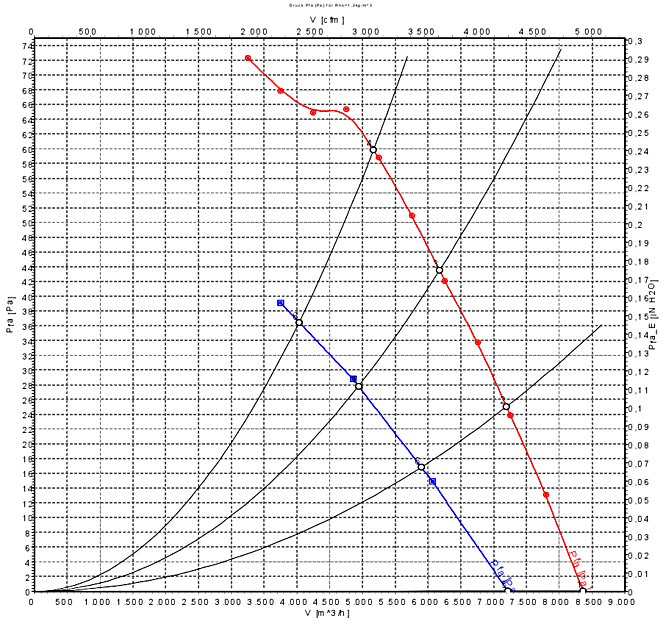

• Производительность: 8360 м3/час;
• Статическое давление: 60 Па;
• Число фаз: ~3;
• Частота: 50 Гц;
• Тип напряжения: AC.
