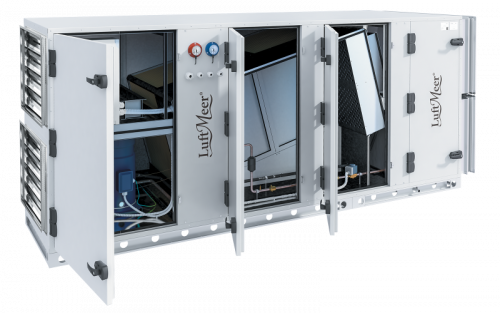

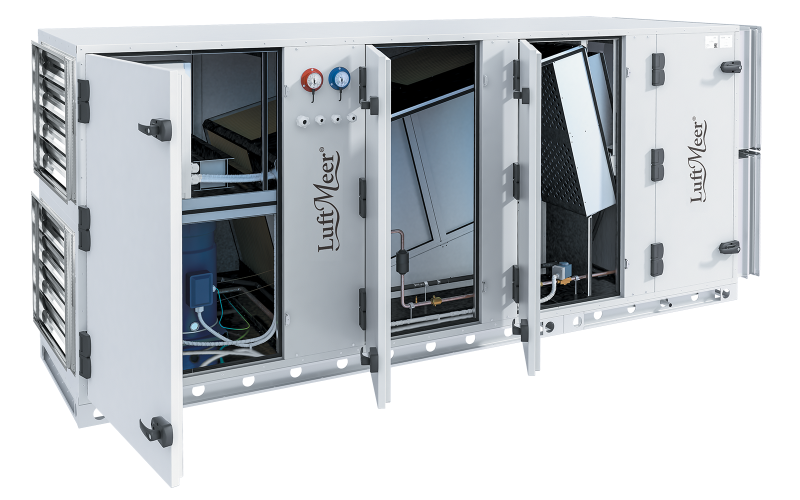

Нормал Вент LuftMeer Professional LM ERDE PRO AQUA

Центральные кондиционеры AQUA – это инновационный продукт, основанный на современных технологиях в области утилизации теплоты и осушения воздуха. Данные установки предназначены для помещений бассейнов, оздоровительных учреждений, парков развлечений и т.д. Кондиционеры LM PRO ERDE AQUA отличаются низкими эксплуатационными затратами за счёт использования теплового насоса, системы рециркуляции и использования высокоэффективного сдвоенного асимметричного пластинчатого рекуператора.

Для повышения надежности работы кондиционеров при эксплуатации во влажных и агрессивных условиях внутренние элементы корпуса выполняются из нержавеющей стали. На все теплообменники, включая рекуператор, наносится защитное эпоксидное покрытие, которое защищает теплообменники от разрушающих воздействий.
Толщина панелей 70 мм.

Комфортный климат в бассейне невозможно создать с помощью стандартного вентиляционного оборудования. Установки укомплектованы современной системой автоматики, позволяющей с высокой точностью отслеживать и поддерживать параметры в помещении на всем периоде эксплуатации. Благодаря этому кондиционеры AQUA способны решать самые сложные задачи поддержания микроклимата в помещениях бассейнов, аквапарков, спортивных сооружений, отелей, ресторанов и т.д.
Для повышения надежности работы кондиционеров при эксплуатации во влажных и агрессивных условиях, внутренние элементы корпуса выполняются из нержавеющей стали. На все теплообменники, включая рекуператор, наноситься защитное эпоксидное покрытие, которое защищает теплообменники от разрушающих воздействий.

DXC. Осушитель «рекуператор пластинчатый + холодильный контур

Режим 1


Режим эксплуатации в холодный период при температуре наружного воздуха ниже -15 °С - приточно-вытяжная вентиляция с подачей подготовленного наружного воздуха в помещение бассейна. Автоматика поддерживает температуру воздуха, управляя мощностью калорифера; влажность поддерживается с помощью управления клапанами рециркуляции, установленными после рекуператора, с помощью датчика влажности. Максимальное значение влагосодержания приточного воздуха должно быть не более 9 г/кг, именно на это значение рассчитывается воздухообмен.

Режим 2

Режим эксплуатации в переходный и холодный период выше температуры -15 °С - приточно-вытяжная вентиляция с подачей подготовленного наружного воздуха в помещение бассейна. Автоматика поддерживает температуру воздуха, управляя тепловым насосом; влажность поддерживается с помощью управления рециркуляцией, установленной после рекуператора, с помощью датчика влажности. Максимальное значение влагосодержания приточного воздуха должно быть не более 9 г/кг, именно на это значение рассчитывается воздухообмен.

Режим 3

Режим эксплуатации в летний период. Как правило, влагоутилизация в помещении бассейна в летний период осуществляется с помощью наружного воздуха без его тепловлажностной обработки в кондиционере, поэтому влагосодержание приточного воздуха совпадает с влагосодержанием наружного. Воздухообмен в летний период, как правило, больше, чем в зимний, поэтому должен являться расчетным. Наружный воздух проходит через байпас рекуператора, чтобы избежать нежелательной рекуперации теплоты.

Режим 4

Режим осушения помещения бассейна рециркуляционным воздухом. В данный режим установка переходит во время оттайки рекуператора или при работе в дежурном режиме, когда в помещении происходит выделение влаги. Клапаны наружного воздуха закрыты, открыт клапан рециркуляции до рекуператора, для осушения воздуха включается тепловой насос. Вытяжной воздух, проходя через асимметричный рекуператор, охлаждается, далее попадает на испаритель теплового насоса, где охлаждается и осушается, поворачивает в секции рециркуляции. После секции рециркуляции воздух подогревается в пластинчатом рекуператоре и попадает на конденсатор теплового насоса, где подогревается и подается в помещение.

Режим 5

Прогрев помещения бассейна. Клапаны наружного воздуха закрыты, клапан рециркуляции до рекуператора открыт, рециркуляционный воздух подогревается в калорифере до температуры уставки внутри помещения или в вытяжном канале и подается в помещение. В данный режим установка переходит при пуске, пока не будет достигнута температура уставки, после ее достижения включается один из режимов 1, 2 или 3 в зависимости от показаний датчика наружного воздуха. Кроме того, в данный режим установка переходит, если в процессе эксплуатации температура в помещении или вытяжке опустилась ниже уставки. Наконец, режим 5 является дежурным, в который установку переводят в ручном режиме.

DC. Осушитель «холодильный контур

В основе установки лежит эффект осушения воздуха в процессе его охлаждения, сопровождающегося выделением конденсата и осушением воздуха. Влажный воздух охлаждается и осушается в испарителе замкнутого фреонового контура, после чего нагревается в его конденсаторе.

В исполнении LM PRO ORION AQUA все внутренние теплообменные секции должны быть заказаны также в исполнении AQUA; в противном случае гарантийные обязательства завода-изготовителя аннулируются.
